SOLIDWORKS Flow Simulation
Đảm Bảo Hiệu Suất Sản Phẩm Với Mô Phỏng Dòng Chảy & Nhiệt
Mô phỏng chính xác dòng chảy chất lỏng, truyền nhiệt và các lực tác động từ chất lỏng – những yếu tố then chốt cho sự thành công của mọi thiết kế.
SOLIDWORKS Flow Simulation: Giải Pháp Động Lực Học Chất Lỏng Tính Toán (CFD) Tối Ưu
SOLIDWORKS Flow Simulation là phần mềm CFD được thiết kế đặc biệt cho người dùng SOLIDWORKS hàng ngày và các nhà phân tích. Đây là một giải pháp trực quan và mạnh mẽ, tích hợp hoàn toàn trong môi trường thiết kế SOLIDWORKS 3D CAD.
SOLIDWORKS Flow Simulation cho phép bạn nhanh chóng và dễ dàng mô phỏng dòng chảy của chất lỏng (lỏng và khí) xuyên qua hoặc xung quanh các thiết kế của mình. Phần mềm cung cấp phản hồi động về hiệu suất dòng chảy chất lỏng và khả năng truyền nhiệt của sản phẩm. Với khả năng tối ưu hóa tham số, người dùng có thể tự động hóa quy trình thiết kế và phân tích để khám phá phiên bản tốt nhất của thiết kế ngay trong môi trường SOLIDWORKS CAD quen thuộc.
Bằng cách mô phỏng dòng chảy chất lỏng và truyền nhiệt, SOLIDWORKS Flow Simulation giúp các kỹ sư thiết kế xác định ảnh hưởng của dòng chảy xung quanh và xuyên qua các thiết kế của họ. Điều này không chỉ cải thiện chất lượng sản phẩm mà còn giúp tránh các vấn đề sản xuất tiềm ẩn.
SOLIDWORKS Flow Simulation sự lựa chọn hàng đầu của các kỹ sư
SOLIDWORKS Flow Simulation là lựa chọn tối ưu cho mô phỏng dòng chảy và nhiệt, mang lại lợi thế cạnh tranh vượt trội:
- Tích Hợp Liền Mạch CAD: Sử dụng trực tiếp dữ liệu SOLIDWORKS 3D CAD, tiết kiệm thời gian chuẩn bị và cập nhật tự động theo thiết kế.
- Xử Lý Hình Học Phức Tạp: Xử lý các hình học phức tạp mà không cần "defeature", đảm bảo độ chính xác trong điều kiện thực tế.
- Tạo Lưới Tự Động & Đáng Tin Cậy: Công cụ tạo lưới tự động mạnh mẽ, tinh chỉnh lưới trong vài phút, giảm đáng kể thời gian phân tích.
- Phân Tích "What If" Mạnh Mẽ: Tích hợp liền mạch cho phép phân tích nhanh nhiều kịch bản thiết kế mà không cần chuẩn bị lại dữ liệu.
- Chi Phí Hợp Lý & Dễ Tiếp Cận: Giảm đáng kể chi phí phân tích so với các công cụ CFD truyền thống, dễ sử dụng và chạy hiệu quả trên phần cứng phổ thông.
- Cộng Đồng Người Dùng Lớn Mạnh: Hàng ngàn công ty và sinh viên trên toàn cầu hưởng lợi từ các hiểu biết sâu sắc về CFD.
Các Tính Năng Chính Của SOLIDWORKS Flow Simulation

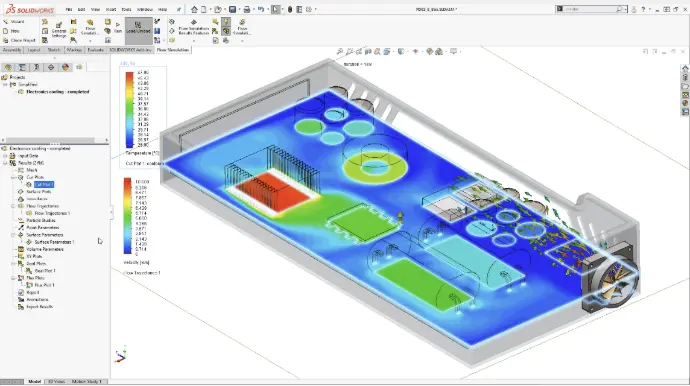

Tích Hợp SOLIDWORKS (SOLIDWORKS Integration)
Tạo dự án phân tích dòng chảy trực tiếp trên mô hình thiết kế 3D của bạn mà không cần nhập hoặc xuất hình học. Mô-đun Flow Simulation được nhúng hoàn toàn trong SOLIDWORKS 3D CAD và sử dụng Giao diện người dùng CAD để thiết lập phân tích.

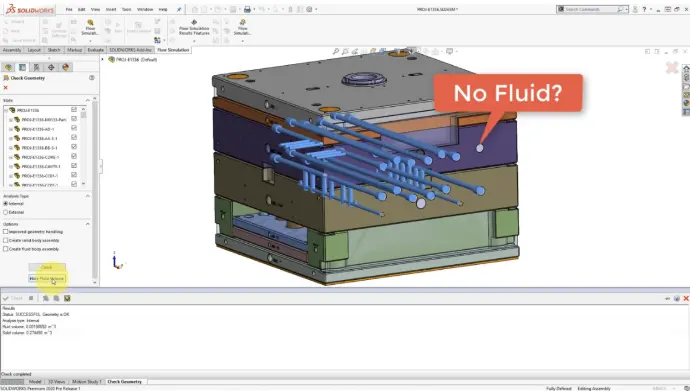

Nhận Diện Miền Chất Lỏng (Fluid Volume Recognition)
Phần mềm CFD tự động nhận diện miền chất lỏng trong thiết kế dựa trên loại phân tích. Người dùng không còn phải trích xuất và định nghĩa thủ công các vùng chất lỏng, giúp đơn giản hóa đáng kể quá trình thiết lập. Công cụ kiểm tra hình học và phát hiện rò rỉ giúp xác định và khắc phục rò rỉ trong mô hình.

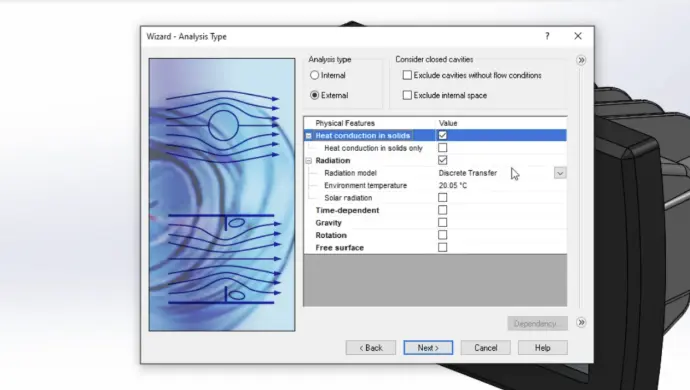

Thiết Lập Phân Tích Có Hướng Dẫn (Guided Analysis Setup)
Sử dụng Trình Hướng Dẫn Phân Tích để thiết lập nhiều kịch bản CFD thông qua quy trình hướng dẫn. Xây dựng các mẫu phân tích với tiêu chí đầu vào phù hợp để tránh bỏ sót các tham số quan trọng đối với độ chính xác.

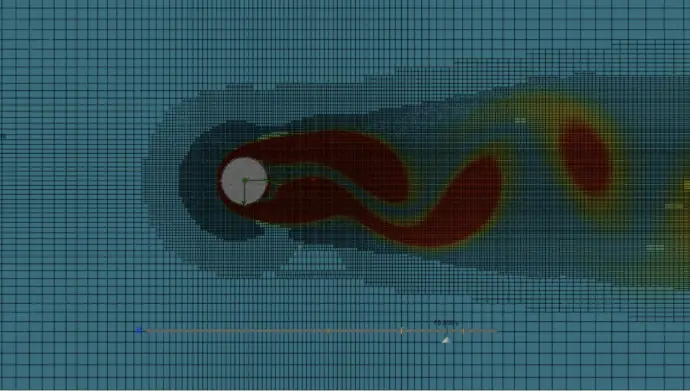

Kỹ Thuật Lưới Dựa Trên Giải Pháp (Solution-Based Meshing Techniques)
Tận dụng kỹ thuật lưới động tự động tinh chỉnh lưới ở các vùng hoạt động chất lỏng cao. Sử dụng thuật toán lưới Cartesian dựa trên lưới mạnh mẽ, phần mềm CFD có thể thay đổi lưới thích ứng trong quá trình giải để mang lại kết quả chính xác.

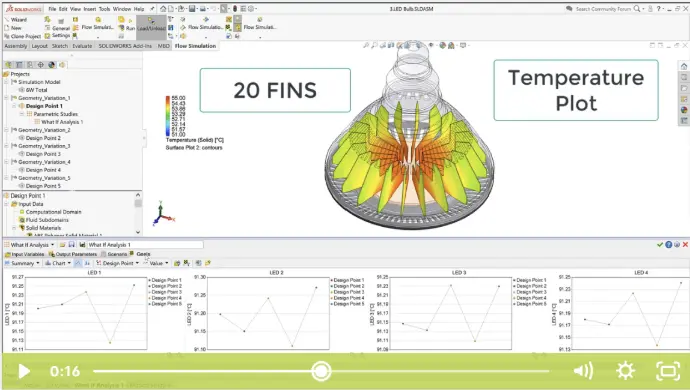

Tự Động Hóa Phân Tích (Analysis Automation)
Nghiên cứu nhiều biến thể thiết kế bằng cách sử dụng các công cụ tối ưu hóa trong Flow Simulation. Chức năng nghiên cứu tham số lấy các biến thiết kế và tiêu chí mô phỏng làm đầu vào để tự động xác định thiết kế tốt nhất cho nhiều kịch bản dòng chảy và nhiệt.

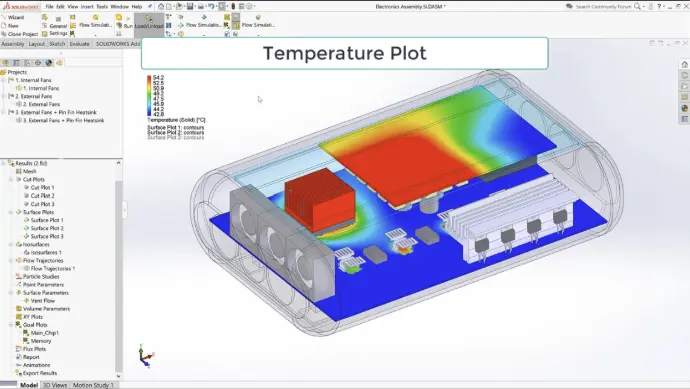

Đa Vật Lý (Multi-Physics)
Mô phỏng dòng chảy chất lỏng và truyền nhiệt đồng thời để giải quyết nhiều thách thức liên quan đến dẫn nhiệt, đối lưu và bức xạ. Xác định ảnh hưởng của dòng chảy chất lỏng đến hiệu suất nhiệt của thiết kế.
Các Gói SOLIDWORKS Flow Simulation
SOLIDWORKS Flow Simulation cung cấp các gói linh hoạt và các mô-đun chuyên biệt để đáp ứng đa dạng nhu cầu mô phỏng dòng chảy và truyền nhiệt của bạn.
Dưới đây là các tùy chọn chính:
SOLIDWORKS Flow Simulation (Gói Cơ Bản)
Đây là công cụ mô phỏng dòng chảy tham số tổng quát, sử dụng Phương pháp Thể tích Hữu hạn (FVM) để tính toán hiệu suất sản phẩm thông qua các nghiên cứu "what if" và tối ưu hóa dựa trên kết quả. Gói này cung cấp nền tảng vững chắc để phân tích dòng chảy chất lỏng và khí cơ bản trong các thiết kế của bạn.

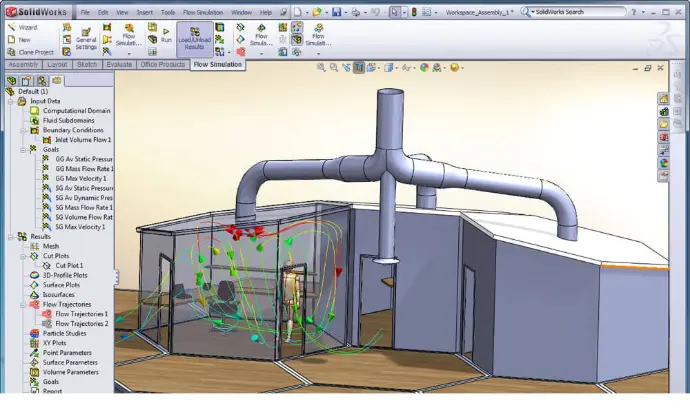

HVAC Module (Mô-đun HVAC)
Mô-đun chuyên dụng này cung cấp các khả năng bổ sung như bức xạ nâng cao (advanced radiation), giúp tính toán truyền nhiệt giữa các vật thể, bao gồm cả vật liệu bán trong suốt như kính. Chức năng nghiên cứu chất chỉ thị (tracer study) cho phép mô phỏng các chất gây ô nhiễm trong một thể tích và hiển thị cách chúng sẽ phân tán trong môi trường. Mô-đun này lý tưởng để phân tích và tối ưu hóa hệ thống sưởi, làm mát và thông gió.

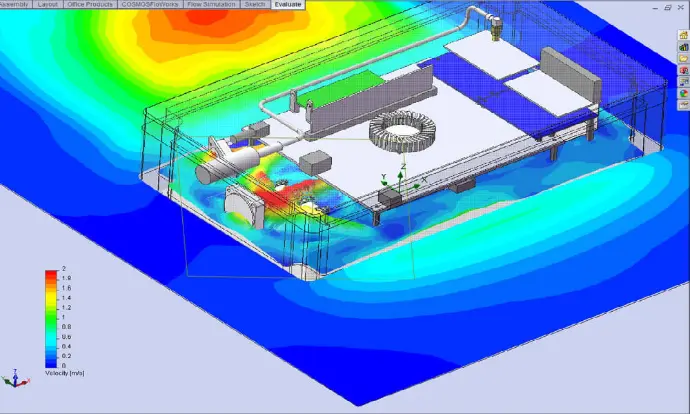

Electronics Cooling Module (Mô-đun Làm Mát Điện Tử)
Mô-đun này cung cấp các công cụ mô phỏng chuyên biệt cho việc quản lý nhiệt trong các thiết bị điện tử. Nó bao gồm các vật liệu và mô hình vật liệu dành riêng cho phân tích bảng mạch in (PCB) và vỏ bọc điện tử. Mô hình linh kiện Hai Điện Trở (Two-Resistor component model) là một phương pháp được JEDEC chấp thuận để mô phỏng nhiệt độ chip (ví dụ: BGA, QFP, QFN, SOP). Khả năng tạo PCB hiểu các thuộc tính lớp để cung cấp hành vi nhiệt trực giao chính xác, và khả năng gia nhiệt Joule cho phép nhà thiết kế áp dụng dòng điện làm đầu vào để ước tính sinh nhiệt.
Nâng Cao Hiệu Suất Sản Phẩm Với SOLIDWORKS Flow Simulation
Liên hệ PCB GraphTech Vietnam ngay hôm nay để được tư vấn chuyên sâu về giải pháp CFD tối ưu cho mọi thách thức thiết kế của bạn.
